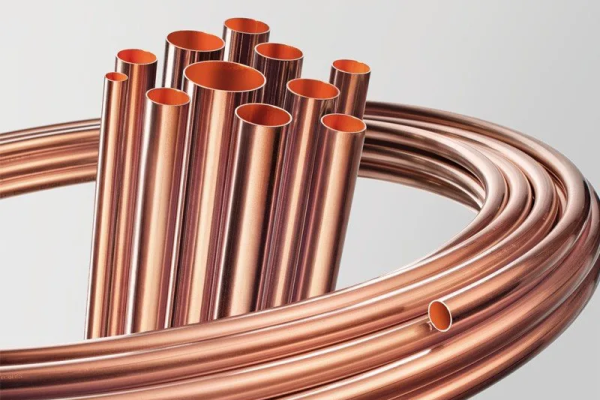

Медные трубы для холодильного контура: выбор материалов

Приветствую! Меня зовут Владимир, я работаю в компании СиАйс РУ и занимаюсь всем, что связано с обслуживанием автомобильных кондиционеров — от фреонов и холодильных масел до специализированного инструмента. В этой статье я расскажу о том, как правильно подходить к выбору медных труб и фитингов для холодильного контура, потому что именно от этого зависит долговечность всей системы.

Почему медь остаётся приоритетным материалом

Сегодня затронем тему выбора материалов для магистралей хладагента. Дело в том, что медь обладает уникальным набором характеристик — высокая теплопроводность, пластичность при развальцовке, стойкость к коррозии под воздействием синтетических масел и современных хладагентов вроде R134a или R1234yf. Опять же, медные трубки прекрасно выдерживают вакуумирование и рабочее давление до 35-40 бар, что критично для автомобильных систем кондиционирования.

На практике приходится сталкиваться с разными сортами меди. Суть здесь в чем: для холодильных контуров применяется только раскислённая фосфором медь, которую обозначают как Cu-DHP или просто медь для холодильной техники. Обычная электротехническая медь не подходит категорически — она содержит кислород, который при нагреве во время пайки образует оксиды внутри трубки. Вот и получается, что потом эти частицы разносятся по всему контуру, забивают терморегулирующий вентиль или капиллярную трубку.

Толщина стенки и диаметр трубок

На первом этапе нужно разобраться с геометрией трубопровода. Для автокондиционеров обычно используют трубки с наружным диаметром от 6 до 16 миллиметров. Толщина стенки варьируется в пределах 0,6-1,0 мм в зависимости от участка контура. Например, магистраль высокого давления между компрессором и конденсором требует более толстых стенок — там давление может достигать 28-30 бар при работе в жару. То есть для этого участка рекомендую брать трубку 8 или 10 мм с толщиной стенки минимум 0,8 мм.

В большинстве случаев магистраль низкого давления, от испарителя к компрессору, делают из трубки большего диаметра — 12-16 мм, но с меньшей толщиной стенки, потому что там давление редко превышает 3-4 бара. Соответственно, это позволяет снизить массу конструкции и упростить монтаж в стеснённых условиях моторного отсека.

Отожжённая или неотожжённая медь

Здесь такой момент: медные трубки для холодильных контуров поставляются либо в отожжённом, либо в твёрдом состоянии. Отожжённая медь мягкая, легко гнётся руками без специального трубогиба, что очень удобно при прокладке магистралей в труднодоступных местах. Вот, то есть можно обойти препятствие плавным радиусом, не создавая лишних напряжений в материале. Но у неё есть минус — она менее устойчива к вибрации и механическим нагрузкам.

Твёрдая медь прочнее, лучше держит форму, но требует обязательного использования трубогиба для формирования изгибов. Лично я предпочитаю для стационарных участков брать твёрдую трубку, а для сложных участков с множеством поворотов — отожжённую. В принципе, всё зависит от конкретной компоновки подкапотного пространства.

Фитинги и способы соединения

Разберём самые актуальные методы соединения медных труб в холодильном контуре. Первый — это развальцовка с использованием конусных фитингов. Способ простой, не требует высокотемпературной пайки, но критичен к качеству развальцовки. Допустим, если вальцовка выполнена с перекосом или недостаточной глубиной, соединение будет травить хладагент. На данный момент для автокондиционеров это один из самых эффективных способов быстрого монтажа, особенно на сервисных портах.

Второй метод — капиллярная пайка твёрдым припоем на основе серебра. Температура плавления такого припоя около 600-700 градусов, что обеспечивает очень прочное и герметичное соединение. Так вот, при пайке обязательно нужно продувать контур азотом, чтобы избежать образования окалины внутри трубки. Вот потому что оксиды меди — это гарантированная закупорка капиллярной трубки или фильтра-осушителя через пару месяцев эксплуатации.

Третий вариант — обжимные фитинги, которые используются реже, в основном для временного подключения диагностического оборудования или манометрических станций. Не рекомендую их для постоянных соединений в основном контуре — со временем соединение может ослабнуть из-за температурных расширений.

Совместимость с маслами и хладагентами

По моему мнению, важнейший аспект — это химическая совместимость меди с компрессорным маслом и фреоном. Полиалкиленгликолевые масла PAG, которые используются с R134a, прекрасно работают с медными трубками, не вызывая коррозии. А вот с новыми хладагентами R1234yf нужно учитывать повышенную химическую активность — там требуется ещё более качественная очистка внутренней поверхности трубок от загрязнений и влаги.

Как правило, перед заправкой системы обязательно проводится вакуумирование минимум на 30 минут при остаточном давлении не выше 0,5 мбар. Это работает как проверка герметичности и как способ удаления влаги из контура. Скорее всего, если пропустить этот этап, в системе останется водяной пар, который потом превратится в лёд на терморегулирующем вентиле или вступит в реакцию с маслом, образуя кислоты.

Практические нюансы монтажа

Основные этапы при монтаже медного трубопровода следующие: сначала режем трубку специальным труборезом, чтобы получить ровный срез без заусенцев. Затем обязательно удаляем внутреннюю фаску риммером — иначе металлическая стружка попадёт в контур. Дальше, если планируется развальцовка, нужно надеть гайку на трубку до формирования конуса, потому что потом это будет невозможно.

При пайке обязательно зачищаем наружную поверхность мелкой наждачкой или специальной щёткой, наносим флюс и прогреваем соединение равномерно по окружности. Значит, пламя горелки не должно перегревать одну точку — это приводит к локальному отжигу и ослаблению металла. Вот, дальше подаём пруток припоя в зазор между трубкой и фитингом, и он за счёт капиллярного эффекта заполняет все пространство.

Защита от вибрации и механических повреждений

В общем, медные трубки в автомобиле подвергаются постоянной вибрации от двигателя и неровностей дороги. Поэтому обязательно нужно использовать виброгасящие резиновые хомуты в точках крепления к кузову. Ну вот, если закрепить трубку жёстко металлическим хомутом, со временем в этом месте появится трещина от усталости материала. По сути, каждый изгиб должен иметь радиус не менее трёх диаметров трубки, иначе в этом месте возникают критические напряжения.

Вот, и соответственно при прокладке магистралей нужно избегать контакта медных трубок с острыми кромками кузовных деталей. Можно поставить защитные пластиковые втулки в местах прохода через технологические отверстия. Так сказать, простая предосторожность продлевает срок службы контура на годы.

Что в итоге

Резюмируем: для надёжного холодильного контура автокондиционера нужна только раскислённая медь Cu-DHP с правильно подобранными диаметром и толщиной стенки. Общие рекомендации — использовать твёрдую трубку на прямых участках и отожжённую там, где требуется сложная геометрия. Пайка твёрдым припоем с продувкой азотом остаётся золотым стандартом для постоянных соединений, а развальцовка подходит для сервисных портов и разборных узлов. Обязательно проводите тщательную очистку, вакуумирование и проверку герметичности перед заправкой системы — это отличные параметры для долговечной работы всего контура.

Часто задаваемые вопросы и ответы

Можно ли использовать обычную электротехническую медь для холодильного контура?

Категорически нельзя. Электротехническая медь содержит кислород, который при пайке образует оксиды внутри трубки. Эти частицы потом циркулируют по контуру и забивают узкие проходные сечения — капиллярную трубку, ТРВ или фильтр-осушитель. Мы используем только раскислённую фосфором медь для холодильной техники.

Какой минимальный радиус изгиба допустим для медной трубки?

Как правило, радиус изгиба должен быть не менее трёх диаметров трубки. Допустим, для трубки 10 мм минимальный радиус составит 30 мм. При меньшем радиусе в материале возникают критические напряжения, что приводит к образованию трещин при вибрации. Удаётся достигать классных результатов, если использовать пружинный трубогиб — он равномерно распределяет нагрузку по всей зоне изгиба.

Зачем нужна продувка азотом при пайке медных трубок?

Суть в том, что при нагреве меди до температуры пайки в присутствии кислорода внутри трубки образуется окалина — оксид меди. Продувка азотом вытесняет воздух и создаёт инертную атмосферу, предотвращая окисление. В смысле, даже небольшое количество окалины способно вывести из строя всю холодильную систему, поэтому этот этап обязателен.

Чем отличается отожжённая медь от твёрдой при монтаже?

Отожжённая медь мягкая и пластичная, её можно гнуть руками без специального инструмента, что очень удобно в стеснённых условиях. Твёрдая медь прочнее, лучше держит форму и устойчивее к вибрациям, но для её изгиба обязательно нужен трубогиб. Сейчас это самый передовой подход — комбинировать оба типа в зависимости от участка контура и условий эксплуатации.

Какие результаты можно достичь правильным выбором фитингов?

При правильном выборе и монтаже фитингов система работает десятилетиями без утечек хладагента. Очень актуальная тема — использование качественных конусных фитингов для развальцовки и серебряных припоев для пайки. Это обеспечивает абсолютную герметичность даже при перепадах температур от минус тридцати до плюс ста градусов в подкапотном пространстве.
