Влияние конструкции запорной арматуры на эффективность потока

При проектировании трубопроводных систем инженеры часто сталкиваются с дилеммой: выбрать арматуру с минимальным гидравлическим сопротивлением или сделать ставку на максимальную компактность и скорость перекрытия. Разные типы запорных механизмов по-разному взаимодействуют с рабочей средой, создавая турбулентность, перепады давления или застойные зоны. Рассмотрим физику работы основных типов оборудования.

Полнопроходные решения: минимальное сопротивление

Для магистральных сетей, где важна поддержка стабильного давления на больших расстояниях, критическим параметром является коэффициент пропускной способности (Kv). Чем меньше препятствий встречает жидкость, тем ниже энергозатраты насосного оборудования.

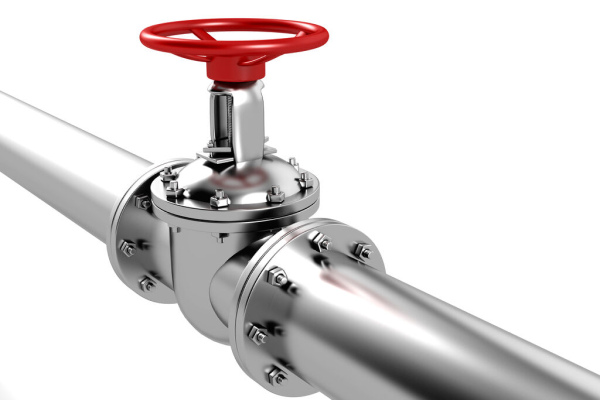

Лидером в этом классе является классическая задвижка чугунная. В открытом состоянии ее клин полностью уходит из проходного сечения, делая трубу фактически «гладкой». Это исключает завихрения потока и позволяет проводить механическую чистку трубопровода скребками и поршнями, что невозможно при использовании других типов арматуры. Именно поэтому их повсеместно используют в водоканалах и канализации, где важно отсутствие зон, в которых может скапливаться ил.

Скоростные потоки и эрозионная стойкость

В системах с высокой скоростью движения среды (газопроводы, теплосети) на первый план выходит проблема эрозии запорного органа. Частицы в потоке действуют как абразив, стачивая уплотнительные поверхности.

Здесь оптимальным решением становится сферическая конструкция. Качественный кран шаровый стальной отличается тем, что его запорный элемент (шар) в открытом положении также образует единый канал с трубой, но при закрытии обтекаемая форма лучше справляется с высокими динамическими нагрузками. Применение стали вместо чугуна здесь обусловлено необходимостью держать "зеркало" поверхности шара идеально гладким даже при агрессивном воздействии среды, предотвращая задиры и потерю герметичности.

Регулирование и дросселирование: нюансы уплотнения

Когда речь идет не просто о транспортировке, а о технологических линиях с частым переключением или ограниченным пространством, применяются дисковые механизмы. Однако у них есть своя специфика: диск всегда находится в потоке, создавая определенное сопротивление.

Главная техническая сложность при работе с дисковыми затворами — обеспечение герметичности по классу «А» без повреждения мягкой манжеты (седла). Долговечность узла напрямую зависит от того, насколько ровно зажат корпус между фланцами трубы. Идеальным вариантом с инженерной точки зрения является затвор межфланцевый с ответными фланцами. Использование «родных» фланцев гарантирует, что при затяжке болтов манжета не будет передавлена, а диск при повороте не зацепит стенки трубы, что часто случается при использовании фланцев с неправильным внутренним диаметром.

Сравнительная таблица характеристик

Для быстрого выбора типа арматуры можно руководствоваться следующими параметрами эффективности:

• Клин (задвижки): Идеальны для вязких сред и стоков. Минимальное сопротивление, но долгое время закрытия.


• Шар (краны): Лучшие показатели для газов и чистых жидкостей. Мгновенное перекрытие, высокая герметичность.


• Диск (затворы): Оптимальны для больших диаметров при дефиците места. Легкий монтаж, но требуют внимания к центровке.

Понимание гидравлических процессов позволяет не только продлить срок службы арматуры, но и снизить аварийность на всей линии трубопровода.
