Организация кабельных систем на промышленных объектах: практические решения

Создание надежной инфраструктуры для прокладки коммуникаций — один из ключевых этапов строительства любого производственного объекта. От правильности выбора конструкций зависит не только бесперебойная работа оборудования, но и возможность дальнейшего расширения мощностей без капитальных переделок. Современный рынок предлагает множество вариантов — от простых перфорированных конструкций до сложных проволочных систем, каждая из которых имеет свою область применения. Подробнее с ассортиментом промышленных решений можно ознакомиться на специализированных площадках, например t-m-g.ru.

Основные типы конструкций и их применение

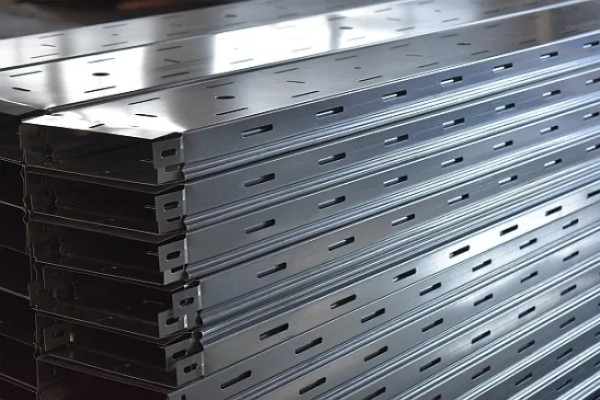

Перфорированные системы остаются наиболее востребованными благодаря универсальности. Отверстия в металле обеспечивают естественную вентиляцию кабелей, что предотвращает перегрев при высоких нагрузках. Такие конструкции идеально подходят для офисных зданий, торговых центров и складских комплексов.

Неперфорированные варианты используются там, где нужна максимальная защита от внешних воздействий. Сплошная поверхность предотвращает попадание влаги, пыли и посторонних предметов. Особенно актуально это для пищевых производств и фармацевтических предприятий с повышенными санитарными требованиями.

Лестничные конструкции представляют собой облегченный вариант с боковыми направляющими и поперечинами. Они выдерживают значительные нагрузки при минимальном весе, что упрощает монтаж на высоте:

• снижение общей массы конструкции до 40% по сравнению со сплошными аналогами;


• свободная циркуляция воздуха вокруг каждого кабеля предотвращает локальный перегрев;


• визуальный контроль состояния линий без демонтажа защитных элементов;


• простота наращивания дополнительных веток при модернизации системы.

Проволочные системы — современное решение для объектов с динамичной инфраструктурой. Сетчатая конструкция позволяет прокладывать кабели в любом направлении без дополнительных фасонных элементов. Дата-центры и серверные помещения активно используют такие системы благодаря исключительной гибкости.

Материалы и защитные покрытия

Оцинковка по методу Сендзимира создает тонкий равномерный слой цинка толщиной 10-15 мкм. Этот способ холодного цинкования обеспечивает защиту в стандартных условиях на 15-20 лет и применяется для большинства объектов с нормальным микроклиматом.

Горячее цинкование формирует более толстое покрытие до 80-100 мкм, которое проникает в структуру металла. Такая обработка гарантирует службу до 50 лет даже при постоянном контакте с влагой. Морские порты, очистные сооружения и открытые промышленные площадки требуют именно этого типа защиты.

Нержавеющая сталь класса AiSi 304 обходится дороже, но абсолютно инертна к большинству агрессивных сред. Химические производства, предприятия микроэлектроники и медицинские учреждения не могут обойтись без этого материала.

Порошковое окрашивание по таблице RAL выполняет двойную функцию — дополнительную защиту и цветовую маркировку различных систем на объекте. Это существенно упрощает обслуживание и модернизацию.

Монтажные системы и крепление

Профили Strut представляют собой универсальную монтажную платформу для крепления различного оборудования. Перфорация по всей длине профиля позволяет устанавливать элементы в любой точке без предварительной разметки. Система особенно эффективна на объектах с частыми изменениями конфигурации оборудования.

Кронштейны и подвесы подбираются в зависимости от способа монтажа — к стене, потолку или на отдельно стоящих стойках. Настенное крепление экономит пространство, но ограничивает несущую способность. Потолочный монтаж освобождает стены и обеспечивает максимальную гибкость в размещении.

Стойки и опорные конструкции применяются там, где невозможно крепление к существующим элементам здания. Отдельно стоящие рамы с регулируемой высотой позволяют создавать многоярусные системы прокладки. Расстояние между ярусами должно обеспечивать свободный доступ для обслуживания — минимум 30-40 см.

Планирование объема и особенности расчетаОпределение сечения конструкции начинается с подсчета массы всех кабелей, которые будут проложены по трассе. К полученному значению добавляют запас минимум 30% на возможное расширение системы. Недостаточный запас приводит к необходимости прокладки дополнительных параллельных трасс.

Высота бортов выбирается так, чтобы кабели укладывались свободно, без деформации. При многослойной укладке учитывается теплоотвод — нижние слои греются сильнее верхних. Для силовых линий рекомендуется оставлять свободное пространство до 40-50% от высоты борта.

Длина пролетов между точками крепления рассчитывается с учетом жесткости конструкции и предполагаемой нагрузки. Превышение допустимого расстояния приводит к провисанию и деформации. Производители указывают максимальные допустимые пролеты для каждого типоразмера, что упрощает проектирование и исключает ошибки при монтаже.
