Сравнение типов конвейеров для транспортировки сыпучих материалов

В современной промышленности правильный выбор системы транспортировки сыпучих материалов критически важен для обеспечения эффективности производственного процесса. Каждый тип конвейерного оборудования имеет специфические характеристики, которые определяют область его применения и экономическую целесообразность использования.

Классификация конвейерных систем для сыпучих материалов

Все транспортные системы для сыпучих материалов классифицируются по принципу действия на три основные группы:

• Механические системы - используют физическое воздействие движущихся элементов


• Пневматические системы - транспортировка происходит потоком воздуха


• Гравитационные системы - материал перемещается под действием силы тяжести

Основными критериями выбора промышленных решений являются характеристики транспортируемого материала (плотность, крупность, абразивность), требуемая производительность транспортировки, расстояние и геометрия трассы, условия эксплуатации оборудования.

Правильно подобранная конвейерная система может снизить эксплуатационные расходы на 25-40% по сравнению с неоптимальным решением.

Ленточные конвейеры: технические характеристики и область примененияЛенточные транспортеры представляют собой наиболее распространенный тип конвейерного оборудования для транспортировки сыпучих материалов. Их конструкция включает приводной и натяжной барабаны, опорные ролики и транспортную ленту.

Основные технические параметры:

• Производительность: от 50 до 10000 т/час


• Максимальный угол наклона: до 18-20°


• Длина транспортировки: до 2000 м


• Ширина ленты: от 300 до 2000 мм


• Скорость движения: 0.8-4.0 м/с

Тип транспортной ленты выбирается в зависимости от свойств материала: резинотканевые для общего применения, резинотросовые для высоких нагрузок, специальные огнестойкие и пищевые ленты. Энергопотребление конвейера зависит от длины трассы и составляет 0.02-0.04 кВт на тонну транспортируемого материала на километр.

Ленточные конвейеры эффективны для транспортировки материалов крупностью до 400 мм при умеренной абразивности. Ограничением является невозможность работы с липкими материалами и необходимость защиты от атмосферных воздействий.

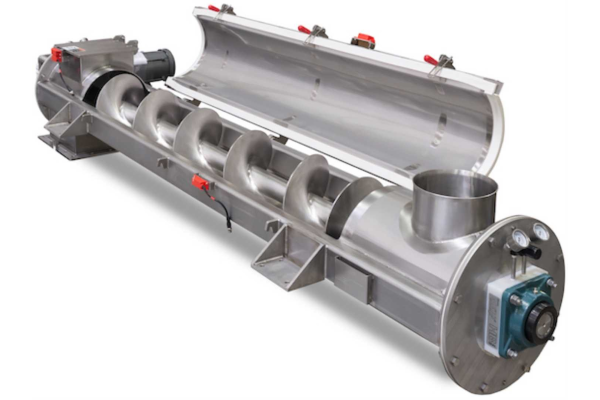

Шнековые транспортеры: принцип работы и технические параметры

Шнековый транспортер работает по принципу винтовой подачи материала, где вращающийся шнек перемещает сыпучий груз вдоль желоба или трубы. Этот тип оборудования обеспечивает герметичную транспортировку и точное дозирование.

Технические характеристики шнековых систем:

• Производительность: 5-300 т/час


• Диаметр шнека: 100-800 мм


• Максимальный угол наклона: до 30-45°


• Длина транспортировки: до 60 м


• Частота вращения: 30-120 об/мин

Конструктивные особенности включают тип винта (сплошной, ленточный, фасонный), материал изготовления (углеродистая сталь, нержавеющая сталь, специальные сплавы) и тип привода (мотор-редуктор, вариатор).

Важно: Коэффициент трения материала о поверхность шнека критически влияет на эффективность транспортировки и должен учитываться при расчете мощности привода.

Преимущества шнековых систем: герметичность конструкции, компактность, возможность точного дозирования, низкие капитальные затраты. Ограничения: повышенный износ при работе с абразивными материалами, измельчение хрупких продуктов, высокое энергопотребление конвейера при большой длине.

Цепные и скребковые конвейеры для тяжелых условий эксплуатации

Цепные и скребковые системы предназначены для транспортировки крупнокусковых и абразивных материалов в условиях повышенных нагрузок. Рабочим органом служат скребки, закрепленные на тяговой цепи.

Технические параметры:

• Усилия тяги: до 500 кН


• Производительность: до 2000 т/час


• Размер кусков материала: до 300 мм


• Длина транспортировки: до 100 м


• Скорость цепи: 0.2-1.0 м/с

Конструкция скребков варьируется от простых пластин до сложных профилированных элементов. Тяговые цепи изготавливаются из высокопрочной стали с износостойкостью оборудования до 10000 часов при правильном обслуживании.

Применение цепных конвейеров особенно эффективно в металлургии для транспортировки агломерата, кокса, руды, а также в горнодобывающей промышленности для перемещения угля и породы. Недостатки: высокий уровень шума, значительные затраты на техническое обслуживание, повышенное энергопотребление.

Пневматические системы транспортировки

Пневмотранспорт использует поток воздуха для перемещения сыпучих материалов по трубопроводам. Различают системы всасывающего (под разрежением) и нагнетательного (под давлением) типа.

Основные параметры пневматических систем:

• Рабочее давление: 0.05-0.7 МПа


• Скорость транспортировки: 15-40 м/с


• Дальность горизонтальной подачи: до 1000 м


• Высота вертикальной подачи: до 100 м


• Производительность: 1-200 т/час

Система включает воздуходувное оборудование (вентиляторы, компрессоры), трубопроводы, узлы загрузки и разгрузки, фильтрационное оборудование. Стоимость эксплуатации определяется энергопотреблением воздуходувок и составляет 8-15 кВт·ч на тонну материала.

Пневматические системы обеспечивают максимальную гибкость трассы и возможность транспортировки в труднодоступные места, но требуют тщательного подбора параметров во избежание налипания и закупорки.

Преимущества: герметичность, отсутствие промежуточных приводов, возможность транспортировки по сложной трассе, автоматизация процесса. Недостатки: высокое энергопотребление, износ и измельчение материала, необходимость очистки воздуха.

Критерии выбора конвейерной системы

Методология выбора оборудования основывается на комплексном анализе технических требований и экономических показателей:

Характеристики материала:

• Насыпная плотность: влияет на производительность и мощность привода


• Крупность: определяет тип и размеры рабочих органов


• Абразивность: влияет на выбор материалов и ресурс оборудования


• Влажность и липкость: критичны для шнековых и ленточных систем


• Температура: требует специальных конструкционных решений

Технологические требования:

• Производительность: 10-5000 т/час


• Геометрия трассы: длина, высота подъема, угол наклона


• Точность дозирования: ±1-5%


• Герметичность: для пылящих материалов

Экономическое обоснование включает сравнение капитальных затрат, стоимости эксплуатации, затрат на монтаж системы и техническое обслуживание. Срок окупаемости качественного конвейерного оборудования составляет 3-5 лет при правильном выборе типа системы.

Практический совет: При выборе конвейерной системы учитывайте не только первоначальные затраты, но и полную стоимость владения оборудованием в течение всего жизненного цикла.

Алгоритм принятия решений должен включать анализ совместимости оборудования с существующими технологическими процессами, возможности интеграции в систему автоматизации, требования к квалификации обслуживающего персонала и экологические ограничения.
