Приборы для определения шероховатости: какие бывают и где используются

В производстве важно учитывать, что абсолютно гладких поверхностей не существует. На любой детали присутствуют микронеровности. Внешне поверхность может блестеть как зеркало, но под микроскопом открывается настоящий рельеф. Невидимый глазу микрорельеф существенно влияет на работу механизма.

От качества обработки поверхности зависят ключевые рабочие характеристики: степень трения между деталями, срок службы механизма, способность удерживать смазочный материал. В этом вопросе критически важна золотая середина. При излишне грубой обработке деталь быстро сотрется. При чрезмерной полировке масло начнет скатываться. В обоих случаях результат один - преждевременный выход механизма из строя.

Контактные приборы для измерения

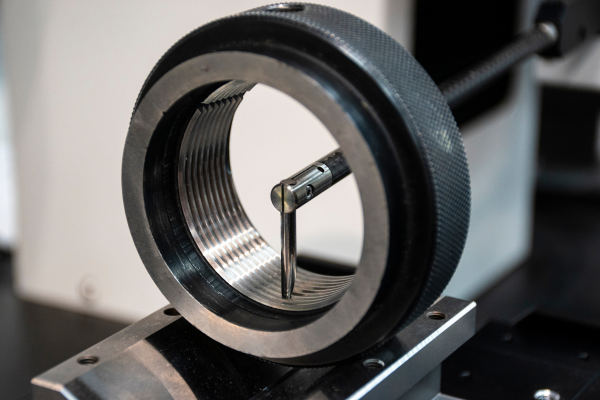

На производстве замеры чаще всего проводят с помощью контактных приборов. Принцип их действия предельно прост - по детали движется тонкая игла-щуп, похожая на иголку от старого проигрывателя. Она ощупывает поверхность и передает данные в прибор.

Главный помощник метролога в цехе - профилометр. Этот прибор быстро покажет, соответствует ли качество поверхности заданным параметрам. Для удобства работы выпускают два типа профилометров. Переносные модели позволяют сделать замеры прямо у станка, не снимая деталь. А для серьезных проверок в ОТК используют стационарные приборы - они помассивнее будут и точность повыше.

Но у контактного метода есть свой серьезный минус. При проверке мягких материалов щуп может оставить царапину или вмятину. Тут уже приходится переходить на более щадящие методы - брать оптику или лазер.

Бесконтактные технологии измерения

На производстве не всегда можно использовать контактные приборы. Поэтому инженеры разработали другой способ - бесконтактный прибор для определения шероховатости. Вместо иглы-щупа в них используется световой луч или лазер.

Один из таких инструментов - оптический профилометр. Его луч света проходит по поверхности детали, а специальные датчики анализируют отраженный сигнал. На основе этих данных устройство строит объемную карту поверхности.

Для особо точных измерений применяют интерферометры. Они используют особое свойство света - интерференцию. Метод незаменим при проверке поверхностей с высокой степенью полировки, где даже малейшие отклонения критичны для работы детали. Однако при работе со сложным рельефом точность может уступать контактным методам.

Современные тенденции в измерении

На производствах долго ждали обновления измерительной техники. Теперь в цехах установлены современные автоматические системы. Оператор устанавливает деталь, запускает программу и получает готовый протокол измерений. Сотрудники отмечают уменьшение рутинной работы и снижение количества ошибок при оформлении документации.

На новых участках успешно работают умные системы с искусственным интеллектом. Программа анализирует результаты измерений, находит закономерности. То, что раньше делалось неделями, теперь занимает считанные часы.

Сами приборы тоже сильно изменились. Старые измерители были огромными агрегатами на полстола. Современные компактные приборы можно взять в руки и провести замеры где угодно, сохраняя при этом отличную точность. Особенно это выручает при контроле деталей в труднодоступных местах.
